串級控制—島電(SHIMADEN)溫控模塊的功能應用

     串級控制系統是兩只調節器串聯起來工作，其中一個調節器的輸出作為另一個調節器的給定值的系統。該系統主要應用于：對象的滯后和時間常數很大、干擾作用強而頻繁、負荷變化大、對控制質量要求較高的場合。(比如我們常見的罩式爐和井式爐）
     在大滯后溫度控制中，串級控制系統的溫度調試對技術人員是一個很大的考驗，前提是正確的控制系統設計，加上豐富的調試經驗和大量的調試時間！現在日本島電公司專門推出了MAC57溫控模塊控制系統，很方便的解決了這個難題！

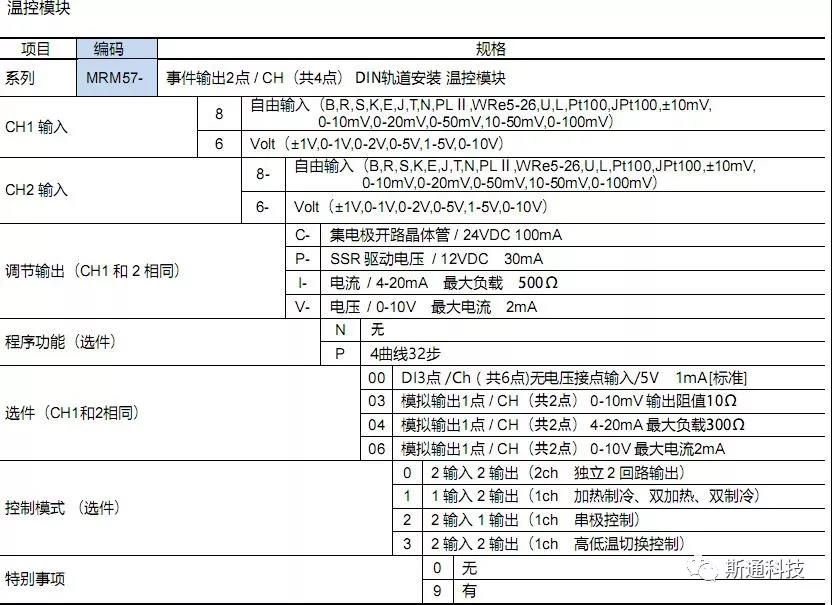

首先正確的選型：

2路輸入1路輸出，控制模式選3（串級控制模式）

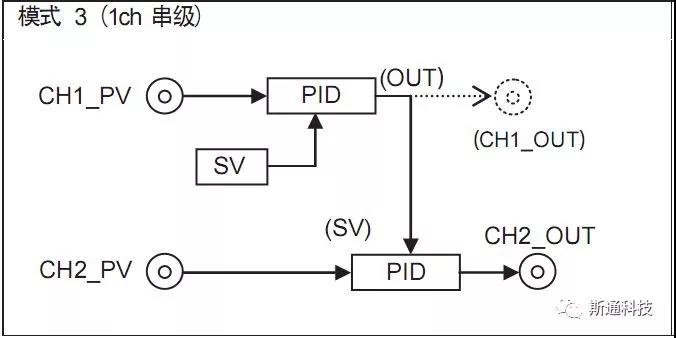

設定系統模式3的產品規格，串聯控制可以用1臺進行，這個功能叫內部串級功能。SV1為主控、SV2為從控，OUT2為最終的控制調節輸出~！
在設備調試中，技術人員不必考慮主控的控制輸出情況，只要在主控的SV1,PV1上加算串級偏差值（CAS DEV)就可以了（設定范圍-2000-2000），是不是很方便啊，大大提高了控制精度和調試效率！
